MCCB 200A, YCM7RT (Adjustable) 25/18kA

YCM7-125 MCCB (Fixed Type) হলো CNC Electric-এর একটি Molded Case Circuit Breaker (MCCB), যা শিল্প, বাণিজ্যিক ভবন এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ওভারলোড ও শর্ট সার্কিট সুরক্ষার জন্য ব্যবহৃত হয়।

প্রধান বৈশিষ্ট্য

• Frame Size: 125AF
• Rated Current: 125A
• Type: Fixed Thermal-Magnetic
• Poles: 2P / 3P / 4P
• Rated Voltage (Ue): AC 400/415V
• Insulation Voltage (Ui): 800V
• Impulse Withstand Voltage (Uimp): 8kV
• Breaking Capacity (Icu): 25kA @ 400/415V
• Service Breaking Capacity (Ics): 18kA @ 400/415V
• Frequency: 50/60Hz
• Standard: IEC 60947-2

সুবিধাসমূহ

• উচ্চ শর্ট-সার্কিট ব্রেকিং ক্ষমতা (25kA)
• নির্ভরযোগ্য ওভারলোড ও শর্ট-সার্কিট সুরক্ষা
• কমপ্যাক্ট ডিজাইন
• দীর্ঘস্থায়ী মেকানিক্যাল লাইফ
• শিল্প কারখানা, জেনারেটর প্যানেল, MDB, DB ও পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহারের উপযোগী।

Specifications

• Rated Current: 125A
• Type: Fixed Thermal-Magnetic
• Poles: 3P / 4P
• Breaking Capacity (Icu): 25kA
• Service Breaking Capacity (Ics): 18kA
• Standard: IEC 60947-2
• Application: MDB, DB, Industrial Panels, Power Distribution Systems

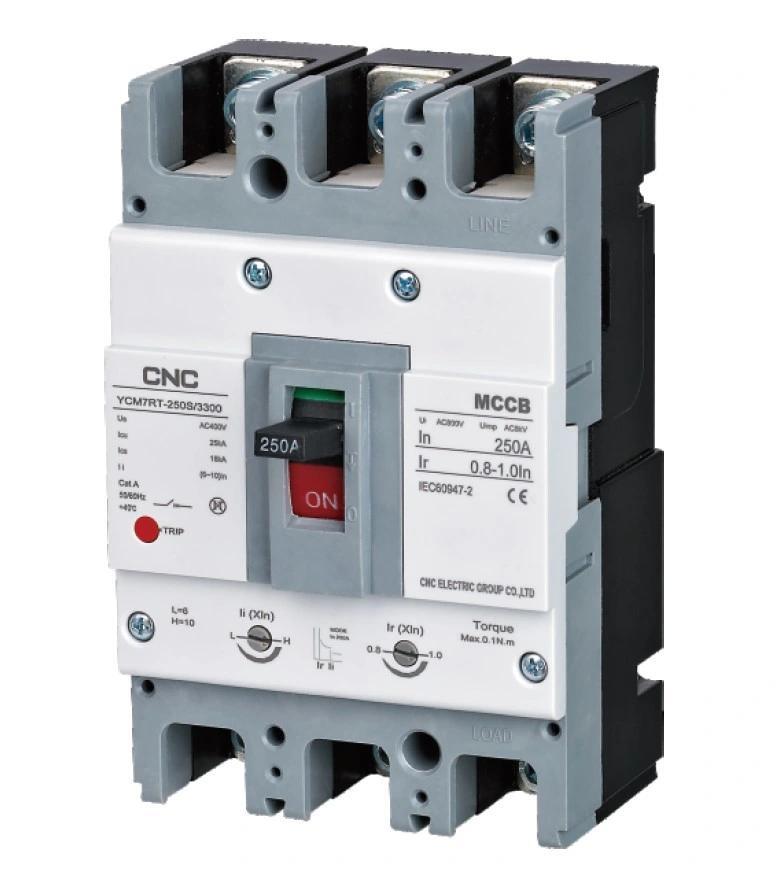

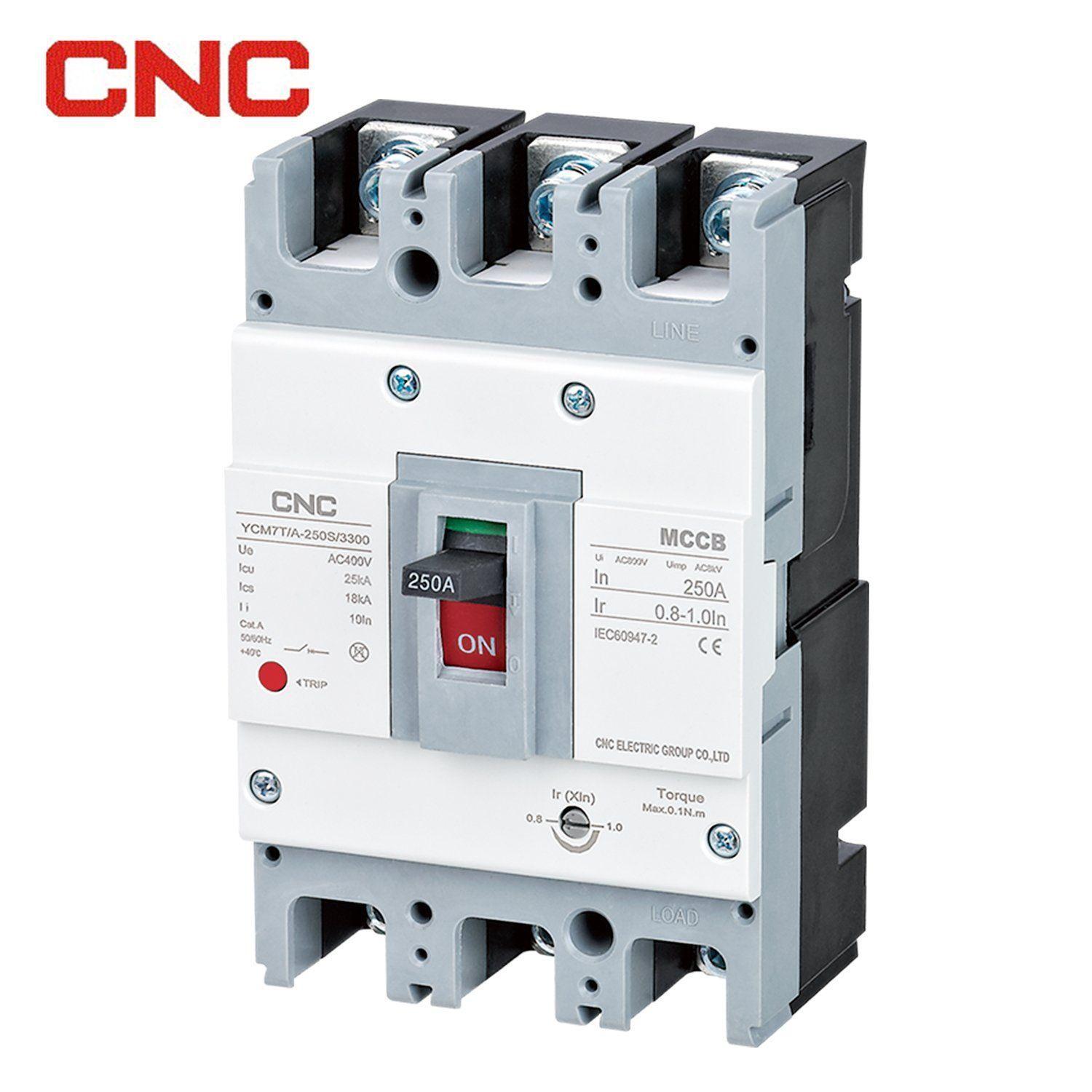

• Rated Current: 250A
• Model: YCM7RT-250S
• Type: Adjustable Thermal-Magnetic MCCB
• Frame Size: 250AF
• Breaking Capacity: 25kA (Icu) / 18kA (Ics)
• Rated Voltage: AC 400V
• Insulation Voltage (Ui): 800V
• Available Poles: 3P / 4P
• Application: Power Distribution, Feeder Protection, Motor Protection

Adjustable Current Range (250 Frame):

• 100–125A
• 125–160A
• 160–200A
• 200–250A

অর্থাৎ 250A মডেলে ট্রিপ সেটিং প্রয়োজন অনুযায়ী সমন্বয় করা যায়।

সাধারণ মাত্রা (3P):

• উচ্চতা: প্রায় 165 mm
• প্রস্থ: প্রায় 105 mm
• গভীরতা: প্রায় 103 mm

• মডেল: YCM7RT-400
• ধরণ: Thermal-Magnetic Adjustable MCCB
• রেটেড কারেন্ট: 400A
• ব্রেকিং ক্যাপাসিটি (Icu/Ics): 35/25kA @ AC400V
• পোল: 3P / 4P
• রেটেড ভোল্টেজ (Ue): AC 400V
• ইনসুলেশন ভোল্টেজ (Ui): AC 800V
• অ্যাডজাস্টেবল কারেন্ট রেঞ্জ: 200-250A, 250-320A, 320-400A
• ট্রিপ ইউনিট: Thermal-Magnetic (Overload + Short Circuit Protection)
• স্ট্যান্ডার্ড: IEC 60947-2
• ইনস্টলেশন: Panel Mount (Vertical বা Horizontal)

প্রধান বৈশিষ্ট্য:

• ওভারলোড ও শর্ট সার্কিট থেকে নির্ভরযোগ্য সুরক্ষা
• অ্যাডজাস্টেবল ট্রিপ সেটিংস
• উচ্চ ব্রেকিং ক্ষমতা (35kA Icu)
• ইন্ডাস্ট্রিয়াল ডিস্ট্রিবিউশন প্যানেল, জেনারেটর, ট্রান্সফরমার ও মোটর প্রোটেকশনের জন্য উপযোগী
• কমপ্যাক্ট ডিজাইন ও দীর্ঘ অপারেটিং লাইফ

সাধারণ ব্যবহার:

• Main Incoming Breaker
• Industrial Distribution Panel
• Generator Protection
• Motor Control Center (MCC)
• Commercial Building Power Distribution

• MCCB = Molded Case Circuit Breaker
• 1000A = Rated current of 1000 Amperes (maximum continuous current the breaker can carry).
• YCM7RT = Adjustable thermo-magnetic MCCB series with adjustable overload and short-circuit settings.
• Adjustable = The trip settings (overload and magnetic trip) can be set according to the load requirement instead of being fixed.
• 50/35kA = Short-circuit breaking capacities:
  • Icu = 50 kA (Ultimate breaking capacity)
  • Ics = 35 kA (Service breaking capacity)

In practical terms, this breaker can safely interrupt a fault current of up to 50,000 A, and it can repeatedly operate at 35,000 A fault levels without significant performance degradation.

Typical features:

• Type: Molded Case Circuit Breaker (MCCB)
• Rated Current: 1000A
• Poles: Available in 3P and 4P versions
• Trip Unit: Adjustable thermal-magnetic trip settings (overload and instantaneous short-circuit protection)
• Breaking Capacity: Icu = 50 kA, Ics = 35 kA
• Application: Main incomer, feeder protection, generator and transformer protection in industrial distribution panels.

If you need, I can also provide:

• The datasheet/PDF for the 1000A YCM7RT model
• Dimensions (L × W × H)
• Wiring and installation diagram
• Recommended trip settings for your load or generator.
