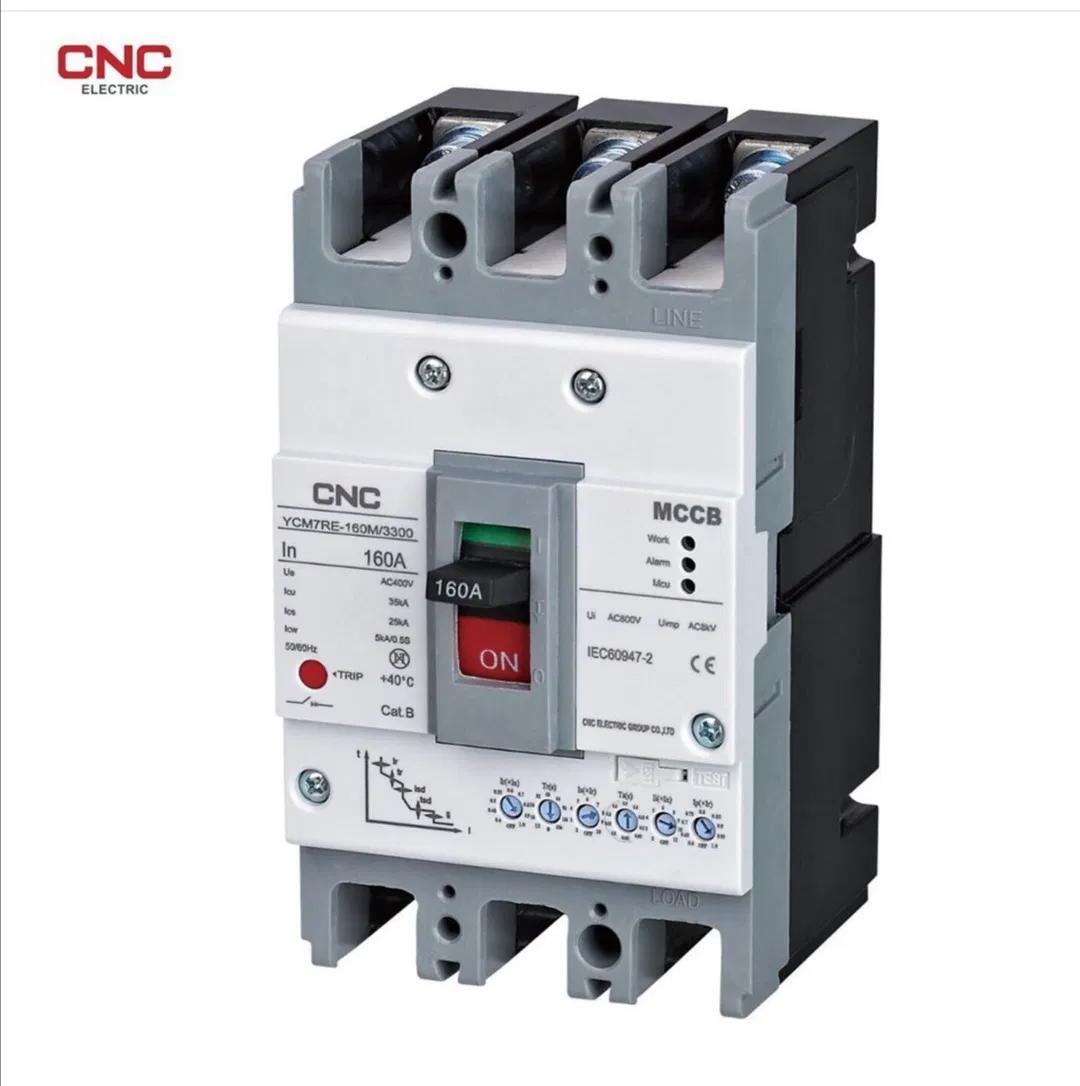

MCCB 160A, YCM7RT (Adjustable) 25/18kA
৳ 0.00
| বিষয় | তথ্য |
|---|---|
| ধরণ | MCCB (Moulded Case Circuit Breaker) |
| মডেল | YCM7RT |
| রেটেড কারেন্ট | 160A |
| টাইপ | Adjustable Thermal-Magnetic |
| ব্রেকিং ক্যাপাসিটি (Icu/Ics) | 25kA / 18kA |
| পোল সংখ্যা | 3 Pole (3P) বা 4 Pole (4P) |
| ভোল্টেজ | 690V AC পর্যন্ত |
| স্ট্যান্ডার্ড | IEC 60947-2 |
এই MCCB-তে ট্রিপিং কারেন্ট অ্যাডজাস্ট করা যায়। অর্থাৎ আপনি প্রয়োজন অনুযায়ী Overload Protection-এর সেটিং পরিবর্তন করতে পারবেন।
উদাহরণস্বরূপ 160A ফ্রেমে সাধারণত নিম্নোক্ত রেঞ্জ পাওয়া যায়:
-
125A – 160A পর্যন্ত Adjustable
-
লোড অনুযায়ী সেট করা যায়
-
মোটর, ডিস্ট্রিবিউশন প্যানেল ও ইন্ডাস্ট্রিয়াল লাইনে বেশি ব্যবহার হয়
🔹 কোথায় ব্যবহার হয়?
✅ ইন্ডাস্ট্রিয়াল ডিস্ট্রিবিউশন বোর্ড
✅ সাব-মেইন ফিডার
✅ মোটর প্রোটেকশন
✅ জেনারেটর আউটপুট লাইন
✅ ATS ও MDB প্যানেল
🟢 CNC YCM7RT-160M 3P 160A 25/18kA
✔ Adjustable Thermal-Magnetic MCCB
✔ 3 Pole
✔ 160 Ampere
✔ 25kA Breaking Capacity
✔ Industrial Distribution Use
MCCB: YCM7RT 160A (Adjustable)
✔ Ampere: 160A
✔ Type: Adjustable Thermal-Magnetic
✔ Breaking Capacity: 25/18kA
✔ Voltage: 690V AC
✔ Pole: 3P / 4P
✔ Application: MDB, ATS, Motor, Industrial Panel
✔ Standard: IEC 60947-2
160A মডেলটি বিশেষ করে 15HP–75HP মোটর, সাব-মেইন লাইন, ও 100–125kVA জেনারেটর প্যানেলে বেশি ব্যবহার করা হয়।
