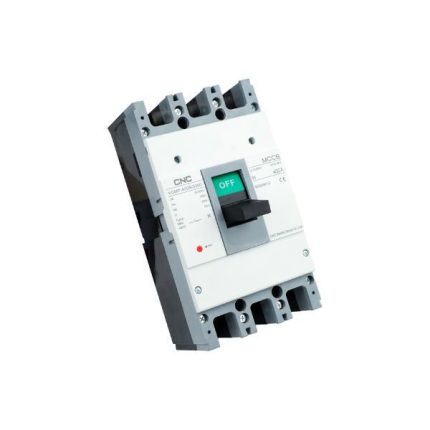

MCCB 800A, YCM7RT (Adjustable) 50/35kA
৳ 0.00
MCCB 800A, YCM7RT (Adjustable) 50/35kA
মডেল: YCM7RT (Thermal Magnetic Adjustable)
রেটেড কারেন্ট: 800A
টাইপ: Adjustable MCCB
পোল: 3P / 4P
রেটেড অপারেটিং ভোল্টেজ (Ue): AC 400/415V, 690V
রেটেড ইনসুলেশন ভোল্টেজ (Ui): 1000V
ব্রেকিং ক্যাপাসিটি (Icu/Ics): 50kA / 35kA @ 400/415V
ফ্রিকোয়েন্সি: 50/60Hz
ট্রিপ ইউনিট: Thermal-Magnetic Adjustable
প্রয়োগ: প্রধান ইনকামার, সাব-মেইন ডিস্ট্রিবিউশন, ইন্ডাস্ট্রিয়াল প্যানেল, জেনারেটর ও মোটর প্রোটেকশন।
প্রধান বৈশিষ্ট্য
- ওভারলোড ও শর্ট-সার্কিট সুরক্ষা
- অ্যাডজাস্টেবল ট্রিপ সেটিং
- উচ্চ ব্রেকিং ক্যাপাসিটি (50kA)
- কমপ্যাক্ট ডিজাইন
- মোটর-ড্রাইভ, শান্ট ট্রিপ, আন্ডার-ভোল্টেজ রিলিজসহ বিভিন্ন অ্যাক্সেসরি সাপোর্ট
- IEC 60947-2 স্ট্যান্ডার্ড অনুসরণকারী।
সংক্ষিপ্ত পণ্য বর্ণনা
CNC Electric YCM7RT 800A Adjustable MCCB একটি উচ্চ ক্ষমতাসম্পন্ন মোল্ডেড কেস সার্কিট ব্রেকার, যা শিল্প কারখানা, কমার্শিয়াল ভবন এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে নির্ভরযোগ্য ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে। এর 50kA ব্রেকিং ক্যাপাসিটি এবং অ্যাডজাস্টেবল ট্রিপ সেটিংস বিভিন্ন লোড কন্ডিশনের জন্য নমনীয় সুরক্ষা নিশ্চিত করে।
YCM7RT সিরিজটি 800A পর্যন্ত রেটেড কারেন্ট, Adjustable Thermal-Magnetic Trip Unit এবং সর্বোচ্চ 50kA/35kA ব্রেকিং ক্যাপাসিটি সমর্থন করে।
সংক্ষিপ্ত স্পেসিফিকেশন:
- Rated Current: 800A
- Type: YCM7RT Adjustable MCCB
- Breaking Capacity (Icu/Ics): 50kA / 35kA
- Pole: 3P / 4P
- Rated Voltage: AC 400/415V
- Standard: IEC 60947-2
MAECENAS IACULIS
Vestibulum curae torquent diam diam commodo parturient penatibus nunc dui adipiscing convallis bulum parturient suspendisse parturient a.Parturient in parturient scelerisque nibh lectus quam a natoque adipiscing a vestibulum hendrerit et pharetra fames nunc natoque dui.
ADIPISCING CONVALLIS BULUM
- Vestibulum penatibus nunc dui adipiscing convallis bulum parturient suspendisse.
- Abitur parturient praesent lectus quam a natoque adipiscing a vestibulum hendre.
- Diam parturient dictumst parturient scelerisque nibh lectus.
Scelerisque adipiscing bibendum sem vestibulum et in a a a purus lectus faucibus lobortis tincidunt purus lectus nisl class eros.Condimentum a et ullamcorper dictumst mus et tristique elementum nam inceptos hac parturient scelerisque vestibulum amet elit ut volutpat.
Related products
MCCB 125A, YCM7RT (Adjustable) 25/18kA
- রেটেড কারেন্ট (In): 125A
- টাইপ: YCM7RT Adjustable
- ব্রেকিং ক্যাপাসিটি (Icu/Ics): 25kA / 18kA
- সুরক্ষা: Overload + Short Circuit Protection
- ভোল্টেজ ক্লাস: 800V Insulation Voltage (Ui) পর্যন্ত
- ব্যবহার: পাওয়ার ডিস্ট্রিবিউশন প্যানেল, মোটর ফিডার, শিল্প কারখানা ও বাণিজ্যিক স্থাপনা।
| Model | Current | Type | Icu | Ics |
|---|---|---|---|---|
| YCM7RT-160 | 125A | Adjustable | 25kA | 18kA |
MCCB 125A, YCM7RT (Adjustable) 25/18kA
- মডেল: YCM7RT-160S (125A সেটিং রেঞ্জ)
- টাইপ: Thermal Magnetic Adjustable MCCB
- ব্রেকিং ক্যাপাসিটি: Icu 25kA / Ics 18kA
- ব্যবহার: Distribution Panel, Motor Protection, Industrial Power Systems
YCM7RT সিরিজের অফিসিয়াল ক্যাটালগে 125A রেটিং এবং 25/18kA ব্রেকিং ক্যাপাসিটি উল্লেখ রয়েছে।
MCCB 160A YCM7 Series (Fixed) 25/18kA
- মডেল: YCM7 Series MCCB
- রেটেড কারেন্ট (In): 160A
- টাইপ: Fixed (স্থায়ী মাউন্টিং)
- Breaking Capacity (Icu/Ics): 25kA / 18kA
- ভোল্টেজ: AC সিস্টেমে ব্যবহারের জন্য
- পোল: সাধারণত 3P বা 4P সংস্করণে পাওয়া যায়
- সুরক্ষা: Overload Protection এবং Short-Circuit Protection প্রদান করে।
25/18kA এর অর্থ
- 25kA (Icu): সর্বোচ্চ শর্ট সার্কিট কারেন্ট যা ব্রেকার নিরাপদে বিচ্ছিন্ন করতে পারে।
- 18kA (Ics): শর্ট সার্কিট ট্রিপ হওয়ার পরও ব্রেকার যে স্তর পর্যন্ত পুনরায় ব্যবহারযোগ্য থাকে।
ব্যবহার
- Main Distribution Board (MDB)
- Sub Distribution Board (SDB)
- শিল্প কারখানা
- বাণিজ্যিক ভবন
- জেনারেটর ও পাওয়ার ডিস্ট্রিবিউশন সিস্টেম।
YCM7-160 MCCB-এর প্রধান বৈশিষ্ট্য:
- রেটেড কারেন্ট: 160A
- টাইপ: Fixed MCCB
- পোল: 3P বা 4P
- Overload ও Short-Circuit Protection
- শিল্প কারখানা, MDB, SDB এবং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়।

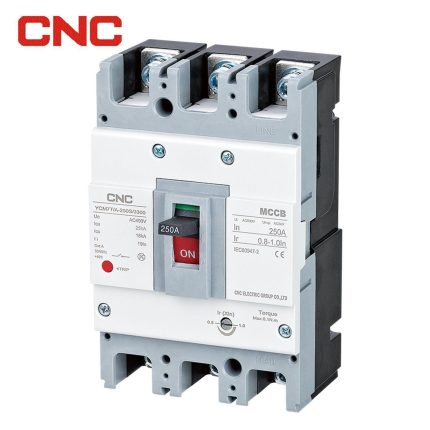

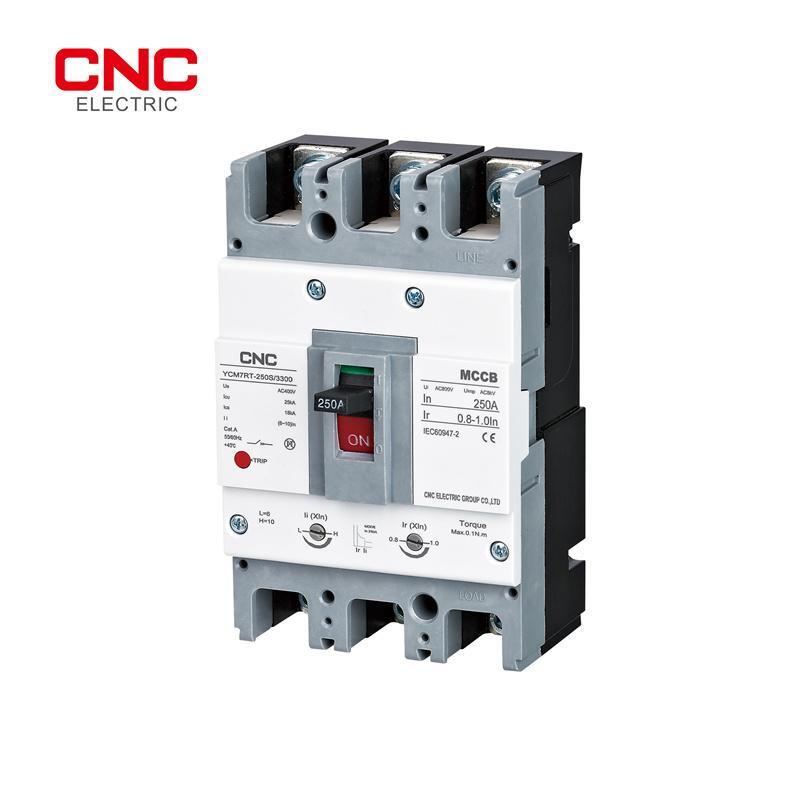

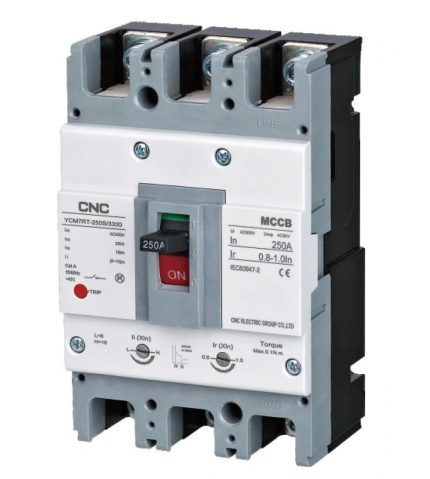

MCCB 250A, YCM7RT (Adjustable) 25/18kA
- Rated Current: 250A
- Model: YCM7RT-250S
- Type: Adjustable Thermal-Magnetic MCCB
- Frame Size: 250AF
- Breaking Capacity: 25kA (Icu) / 18kA (Ics)
- Rated Voltage: AC 400V
- Insulation Voltage (Ui): 800V
- Available Poles: 3P / 4P
- Application: Power Distribution, Feeder Protection, Motor Protection
Adjustable Current Range (250 Frame):
- 100–125A
- 125–160A
- 160–200A
- 200–250A
অর্থাৎ 250A মডেলে ট্রিপ সেটিং প্রয়োজন অনুযায়ী সমন্বয় করা যায়।
সাধারণ মাত্রা (3P):
- উচ্চতা: প্রায় 165 mm
- প্রস্থ: প্রায় 105 mm
- গভীরতা: প্রায় 103 mm

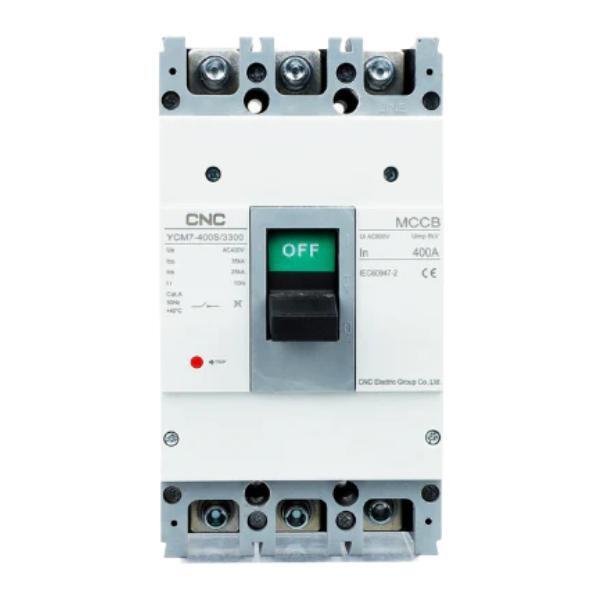

MCCB 400A, YCM7RT (Adjustable) 35/25kA
- মডেল: YCM7RT-400
- ধরণ: Thermal-Magnetic Adjustable MCCB
- রেটেড কারেন্ট: 400A
- ব্রেকিং ক্যাপাসিটি (Icu/Ics): 35/25kA @ AC400V
- পোল: 3P / 4P
- রেটেড ভোল্টেজ (Ue): AC 400V
- ইনসুলেশন ভোল্টেজ (Ui): AC 800V
- অ্যাডজাস্টেবল কারেন্ট রেঞ্জ: 200-250A, 250-320A, 320-400A
- ট্রিপ ইউনিট: Thermal-Magnetic (Overload + Short Circuit Protection)
- স্ট্যান্ডার্ড: IEC 60947-2
- ইনস্টলেশন: Panel Mount (Vertical বা Horizontal)
প্রধান বৈশিষ্ট্য:
- ওভারলোড ও শর্ট সার্কিট থেকে নির্ভরযোগ্য সুরক্ষা
- অ্যাডজাস্টেবল ট্রিপ সেটিংস
- উচ্চ ব্রেকিং ক্ষমতা (35kA Icu)
- ইন্ডাস্ট্রিয়াল ডিস্ট্রিবিউশন প্যানেল, জেনারেটর, ট্রান্সফরমার ও মোটর প্রোটেকশনের জন্য উপযোগী
- কমপ্যাক্ট ডিজাইন ও দীর্ঘ অপারেটিং লাইফ
সাধারণ ব্যবহার:
- Main Incoming Breaker
- Industrial Distribution Panel
- Generator Protection
- Motor Control Center (MCC)
- Commercial Building Power Distribution

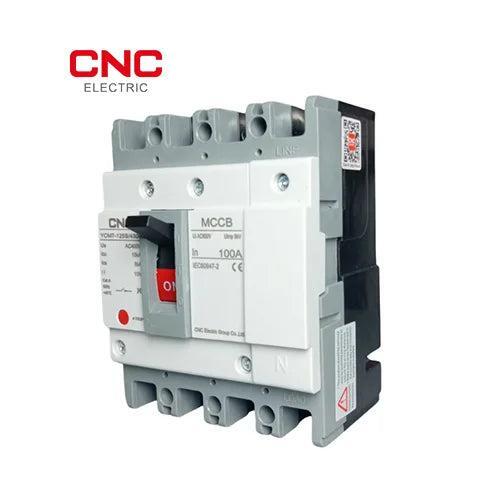

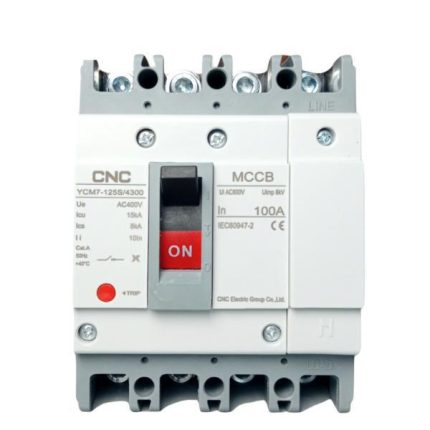

MCCB-20A-63A, 100A YCM7 Series (Fixed) 25/18kA
YCM7 Series Fixed MCCB হলো CNC Electric-এর একটি নির্ভরযোগ্য Molded Case Circuit Breaker, যা ওভারলোড, শর্ট-সার্কিট এবং পাওয়ার ডিস্ট্রিবিউশন সুরক্ষার জন্য ব্যবহৃত হয়। 20A–63A এবং 100A রেটিংয়ে পাওয়া যায় এবং 25/18kA ব্রেকিং ক্যাপাসিটি অপশন সমর্থন করে।
প্রধান বৈশিষ্ট্য
- Rated Current: 20A, 25A, 32A, 40A, 50A, 63A, 100A
- Frame Size: YCM7-63 / YCM7-125
- Pole: 3P, 4P
- Rated Voltage (Ue): AC 400/415V
- Rated Insulation Voltage (Ui): 800V
- Breaking Capacity (Icu/Ics): 25kA / 18kA
- Thermal-Magnetic Protection
- Compact Design
- High Short-Circuit Protection
- IEC 60947-2 Standard Compliant
প্রয়োগ ক্ষেত্র
- Main Distribution Board (MDB)
- Sub Distribution Board (SDB)
- Industrial Control Panel
- Commercial Buildings
- Generator Protection
- Power Distribution Systems
| Model | Current Range | Breaking Capacity |
|---|---|---|
| YCM7-63 | 20A–63A | 25/18kA |
| YCM7-125 | 100A | 25/18kA |
MCCB-500A, YCM7RT (Adjustable) 50/35kA
YCM7RT হলো CNC Electric-এর Thermal-Magnetic Adjustable Molded Case Circuit Breaker (MCCB), যা শিল্প-কারখানা, বাণিজ্যিক ভবন এবং বড় বিদ্যুৎ বিতরণ ব্যবস্থার সুরক্ষার জন্য ব্যবহৃত হয়।
প্রধান বৈশিষ্ট্য
- রেটেড কারেন্ট (In): 500A
- সিরিজ: YCM7RT (Adjustable)
- ব্রেকিং ক্যাপাসিটি (Icu/Ics): 50/35kA
- অপারেটিং ভোল্টেজ: AC 400/415V (সিরিজভেদে 690V পর্যন্ত)
- পোল অপশন: 3P / 4P
- Adjustable Thermal-Magnetic Trip Unit
- ওভারলোড ও শর্ট-সার্কিট প্রোটেকশন
- পাওয়ার ডিস্ট্রিবিউশন ও মোটর প্রোটেকশন অ্যাপ্লিকেশনের জন্য উপযোগী
টেকনিক্যাল তথ্য
| Parameter | Value |
|---|---|
| Model | YCM7RT |
| Rated Current | 500A |
| Breaking Capacity (Icu/Ics) | 50/35kA |
| Type | Adjustable Thermal-Magnetic MCCB |
| Rated Insulation Voltage (Ui) | Up to 1000V |
| Frequency | 50/60Hz |
| Application | Power Distribution & Motor Protection |
- Model: YCM7RT (Adjustable)
- Rated Current: 500A
- Breaking Capacity (Icu/Ics): 50/35kA
- Type: Thermal-Magnetic Adjustable MCCB
- Poles: 3P / 4P
- Application: Industrial Power Distribution, Main Incoming Protection, Motor Protection

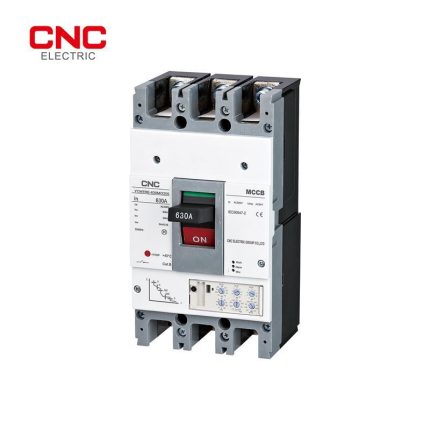

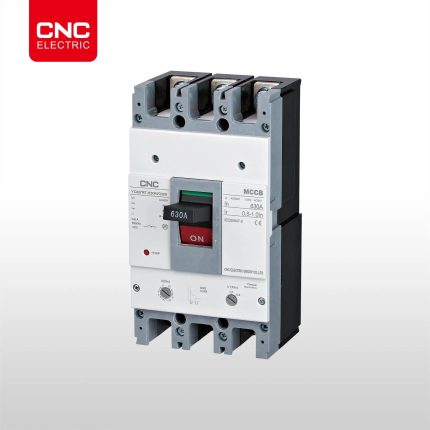

MCCB-630A, YCM7RT (Adjustable) 50/35kA
